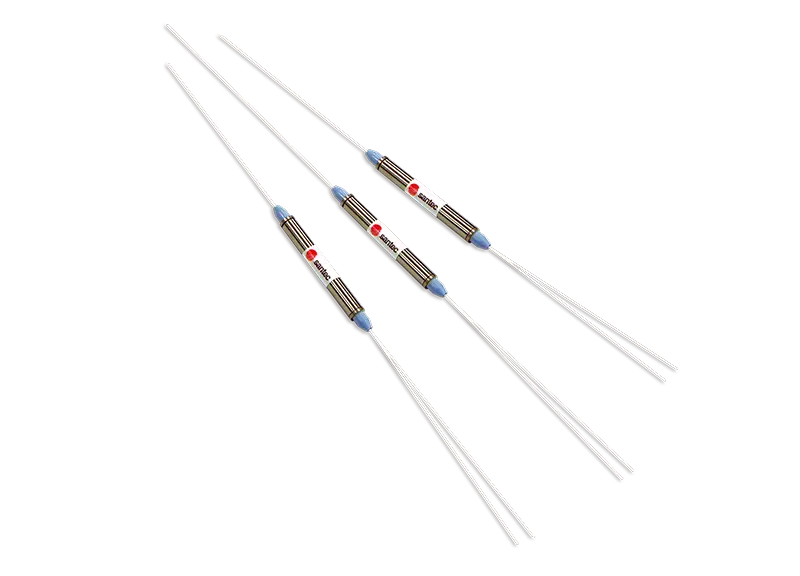

3ポートフィルタモジュール
WDM-15
- コンパクトサイズφ5.5 x 46(L) mm
- 低損失、低PDL
- 高アイソレーション
- カスタマイズフィルタ設計対応可
- 光路上エポキシフリー
概要
光学多層膜干渉フィルタテクノロジによる高品質光フィルタは、低損失、低PDL、低分散の優れた光学特性を持ち、Telcordia GR-1221に準拠した信頼性試験をパスしておりフィールドでの信頼性の優れた実績があります。WDM-15はDWDMに適した１つの光ファイバー入力と２つの光ファイバー出力からなる３ポートのフィルタモジュールです。光フィルタの透過信号と反射信号をそれぞれ出力ポートとして利用いただけます。
【フィルタタイプ】
- 100 GHz / 200 GHz間隔DWDMチャネル
- 4 skip 0、 4 skip 1、 8 skip 1
- 1310 / 1550 nmバンド分離
- Blue/Redバンド分離
-
コンパクトサイズ
高密度実装や低消費電力、設計自由度の向上など多くの利点を実現。
-
優れた光学特性
優れた光学特性により、信号の損失や歪みを最小限に抑え、安定かつ高精度な光通信を実現。
-
Telcordia GR-468準拠
高信頼・高耐久性が求められる通信インフラへの安心な長期導入が可能。
-
RoHS対応
環境に配慮したRoHS対応で、有害物質の使用を制限し、持続可能な製品作りをサポート。
-
カタログ
アプリケーション
- データセンター向け通信機器
- QSFP-DD/CFP2-DCO規格対応光トランシーバ
- 高速光通信システム
- 5G/6G通信ネットワーク
- 光パワーモニタリング
仕様
- 中心波長: 1550 nm window, ITU grid wavelengths
- 反射損失: Min 45 dB
- 偏波依存損失(PDL): Max 0.15 dB
- 外形寸法:
φ5.5 x 50(L) mm 3 Port Add/ Drop Module
φ5.5 x 46(L) mm 1.3/1.55 Splitter/Combiner
詳細はカタログをご参照ください。
