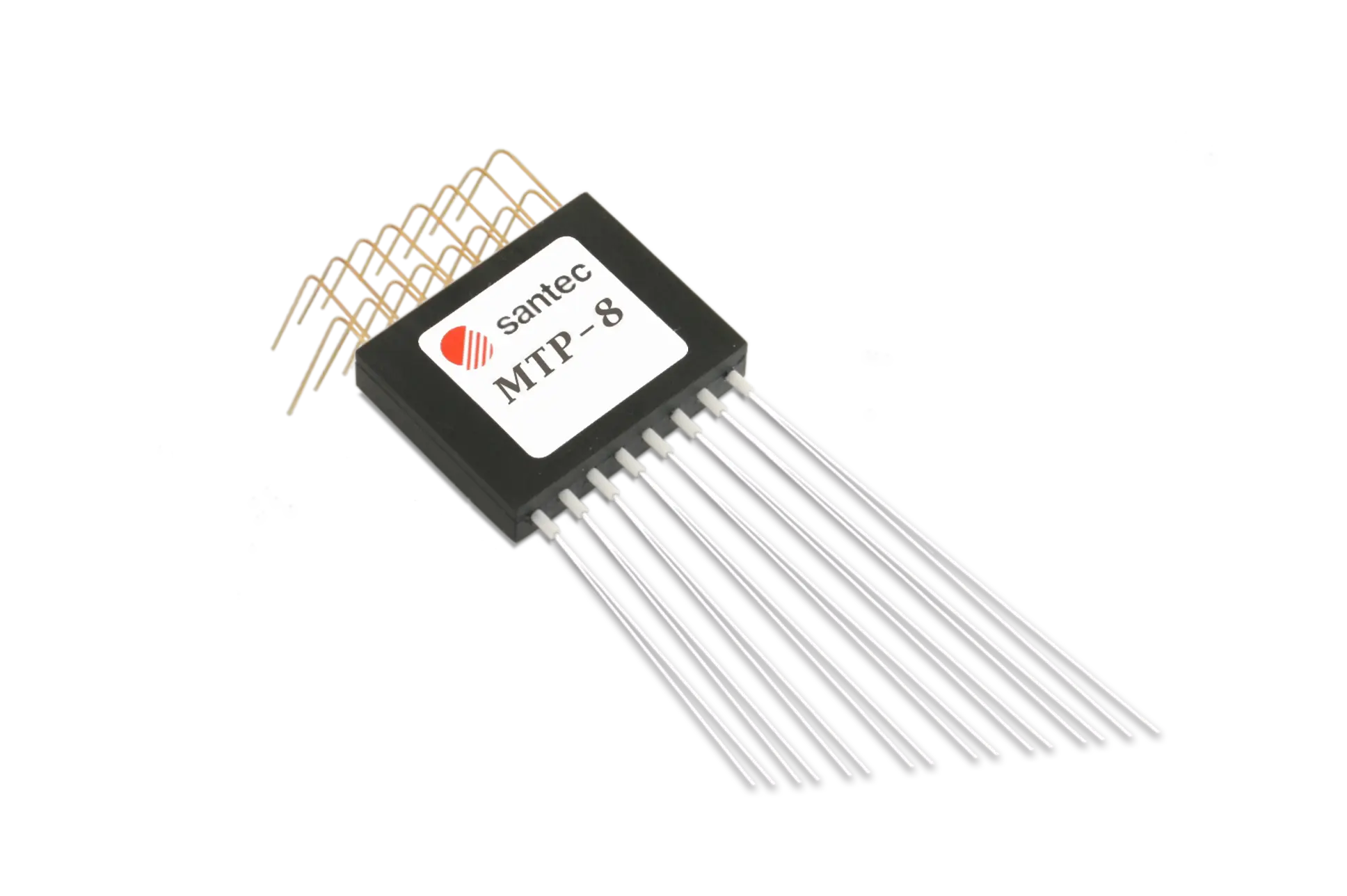

ミニチュアタップ機能付きフォトディテクタ
MTP-1/8/10
- コンパクトサイズ 21×17×4.5 mm (W×D×H)
- Telcordia GR-468準拠
- 最小ファイバ曲げ半径 5 mm
概要

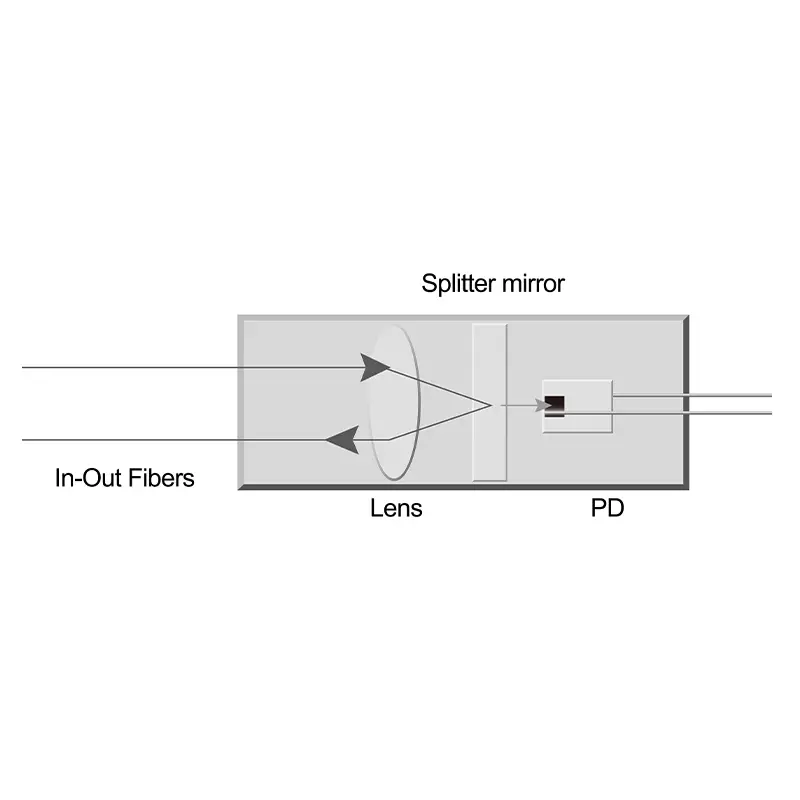

MTPシリーズは、ファイバから微小な光量を分岐させてフォトディテクタで検出する「タップ機能」を持つ当社のIPDシリーズを、さらに集積化を進め小型化した、光パワーモニタです。極めてコンパクトなパッケージ設計が特長で、分岐カプラを設ける必要がありません。
CバンドからLバンドまでの広い波長範囲で低損失、高感度な優れた特性を持ちます。
-
コンパクトサイズ
高密度実装や低消費電力、設計自由度の向上など多くの利点を実現。
-
Telcordia GR-468準拠
高信頼・高耐久性が求められる通信インフラへの安心な長期導入が可能。
-
最小ファイバ曲げ半径 5 mm
光信号の損失を最小限に抑え、優れた伝送性能を維持。
-
RoHS対応
環境に配慮したRoHS対応で、有害物質の使用を制限し、持続可能な製品作りをサポート。
-
カタログ
アプリケーション
- データセンター向け通信機器
- QSFP-DD規格対応光トランシーバー
- 高速光通信システム
- 5G/6G通信ネットワーク
- 光パワーモニタリング（波長多重通信におけるパワーおよびチャンネルモニタリング、アンプのパワーモニタ、測定系の信号光のパワーモニタ）
仕様
- 波長: 1510 to 1610 nm
- 挿入損失:
Max 0.5 dB(タップ率1%)、Max 0.5 dB(タップ率2%) 、Max 0.5 dB(タップ率3%)
Max 0.6 dB(タップ率5%)、Max 0.8 dB(タップ率10%) - 反射損失: Min 45 dB
- 動作温度範囲: 0℃ to +70℃
- 外形寸法: 21×17×4.5 mm (W×D×H)
詳細はカタログをご参照ください。
