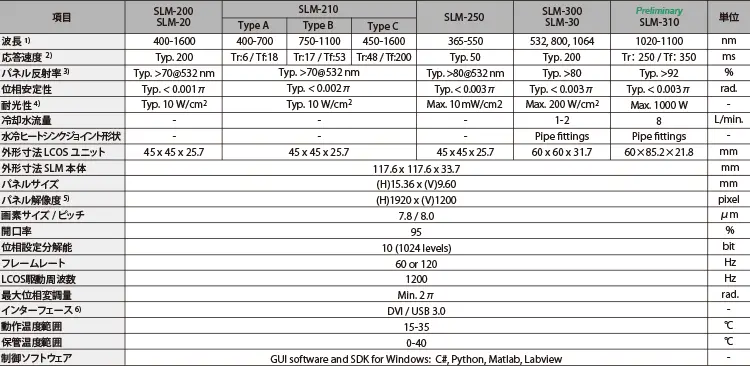

空間光変調器 仕様比較表
左右にスワイプしてご覧ください
| 項目 | 単位 |
SLM-200 SLM-20 |
SLM-210 | SLM-250 |
SLM-300 SLM-30 |
Preliminary SLM-310 |
|||
|---|---|---|---|---|---|---|---|---|---|
| Type A | Type B | Type C | |||||||
| 形状 |  |
 |
|
|
 |
 |
 |
||
| 波長 1) | nm | 400-1600 | 400-700 | 750-1100 | 450-1600 | 365-550 | 532, 800, 1064 | 1020-1100 | |
| 応答速度 2) | ms | Typ. 200 | Tr:6 / Tf:18 | Tr:17 / Tf:53 | Tr:48 / Tf:200 | Ty p. 50 | Typ. 200 | Tr: 250 / Tf: 350 | |
| パネル反射率 3) | % | Typ. >70@532 nm | Typ. >70@532 nm | Typ. >80@532 nm | Typ. >80 | Typ. >92 | |||
| 位相安定性 | rad | Typ. < 0.001π | Typ. < 0.002π | Typ. < 0.003π | Typ. < 0.003π | Typ. < 0.003π | |||
| 耐光性 4) | W/㎠ | Typ. 10 W/㎠ | Typ. 10 W/㎠ | Max. 10 mW/㎠ | Max. 200 W/㎠ | Max. 1000 W | |||
| 冷却水流量 | L/min. | - | - | - | 1-2 | 8 | |||
| 水冷ヒートシンクジョイント形状 | - | - | - | - | Pipe fittings | Pipe fittings | |||
| 外形寸法 LCOS ユニット | mm | 45 x 45 x 25.7 | 45 x 45 x 25.7 | 45 x 45 x 25.7 | 60 x 60 x 31.7 | 60 x 85.2 x 21.8 | |||
| 外形寸法 SLM 本体 | mm | 117.6 x 117.6 x 33.7 | |||||||
| パネルサイズ | mm | (H)15.36 x (V)9.60 | |||||||
| パネル解像度 5) | pixel | (H)1920 x (V)1200 | |||||||
| 画素サイズ / ピッチ | μm | 7.8 / 8.0 | |||||||
| 開口率 | % | 95 | |||||||
| 位相設定分解能 | bit | 10 (1024 levels) | |||||||
| フレームレート | Hz | 60 or 120 | |||||||
| LCOS駆動周波数 | Hz | 1200 | |||||||
| 最大位相変調量 | rad. | Min. 2π | |||||||
| インターフェース 6) | - | DVI / USB 3.0 | |||||||
| 動作温度範囲 | ℃ | 15-35 | |||||||
| 保管温度範囲 | ℃ | 0-40 | |||||||
| 制御ソフトウェア | - | GUI software and SDK for Windows: C#, Python, Matlab, Labview | |||||||
波長範囲
< AR コーティングオプション SLM-200, 20, 210 >
| 項目 | 単位 | -00 | -01 | -02 | -03 | -04 | -12 | -14 | -21 |
|---|---|---|---|---|---|---|---|---|---|
| AR コーティング波長範囲 7) | nm | no coating | 450-550 | 750-850 | 1000-1100 | 1500-1600 | 400-700 | 450-550 /1500-1600 |
450-1600 |
| AR コーティング反射率 8) | % | 4 | < 0.5 | < 1.5 | < 0.6 | < 2.5 | |||
1) SLM-200, 20, 210：ARコーティングなし。
使用可能なARコーティング範囲は表を参照ください。
2) 応答速度は代表的な値であり、フレームレートの影響を受けません。
Tr:室温(25℃)で0～1023 bit (2π rad.)の位相変化させた際に10～90%変化するのに要する時間
Tf: 室温(25℃)で1023(2π rad.)～0 bitの位相変化させた際に90～10%変化するのに要する時間
3) 0次回折光。ご指定の波長域により反射率は異なります。
4) 耐光性を保証するものではありません。
ご使用されるレーザー発振器の条件によりダメージが蓄積し製品寿命が著しく短くなることがございます。
SLM-200, 20, 210: CW 1550 nm, ビーム径2 mmにて
SLM-250: Max. 10 mW/㎠ : @365 nm, 24H/day 連続動作
SLM-250: Typ. 40 mW/㎠ : ピークパワー @355 nm, パルスレーザー
SLM-300, 30: CW @1064 nm
SLM-310: CW 6.5mm@1070nm
5) 液晶画素の欠陥については保証致しかねます。
6) DVI: 10-bit using RGB 8-bit, 3 colors
7) 特注仕様のARコートのご依頼も承ります。詳しくはお問い合わせください。
8) 入射角度0°での値です。
